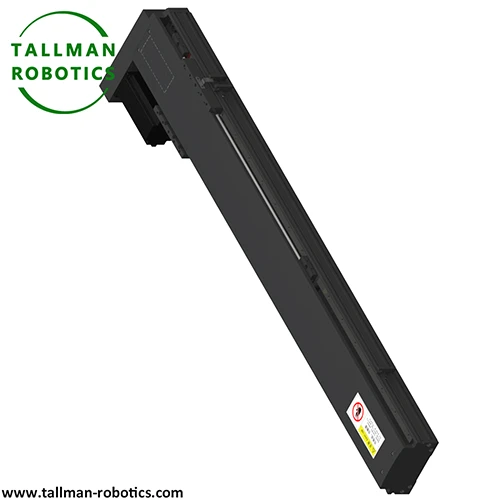

Système de guidage linéaire

Le système de guidage linéaire est un composant fondamental dans les domaines de l’automatisation industrielle et des machines de précision. En convertissant le mouvement linéaire des pièces mobiles en trajectoires de guidage à faible friction et de haute -précision, il fournit un support rigide stable et un contrôle précis du déplacement de l'équipement, et constitue un support technique clé pour obtenir un positionnement précis et un mouvement à grande vitesse-.

Le système de guidage linéaire est un composant de base essentiel en génie mécanique, et sa tâche fondamentale est de contraindre les pièces mobiles à effectuer un mouvement alternatif précis, fluide et à faible friction strictement le long d'une ligne droite prédéterminée ou d'une trajectoire en arc de cercle. Ce n'est pas seulement la « piste » du mouvement, mais aussi la « pierre angulaire » pour supporter les charges, garantir la précision et transmettre la force. Ses performances déterminent directement la précision, la vitesse, la rigidité et la durée de vie de l’ensemble de l’équipement ou du dispositif. Du minuscule microscope focalisant aux machines-outils à portique géant, presque tous les équipements impliquant un mouvement de précision ne peuvent se passer de systèmes de guidage.

Le système de guidage linéaire est un composant fonctionnel de précision utilisé pour contraindre les pièces mécaniques mobiles, leur permettant d'obtenir un mouvement alternatif linéaire de haute -précision, haute rigidité et faible friction dans une direction donnée. Il s'agit de la pierre angulaire de l'industrie moderne de fabrication d'équipements haut de gamme, et ses performances déterminent directement la précision du positionnement, la vitesse de fonctionnement, la capacité de charge et la stabilité globale des équipements clés tels que les machines-outils CNC, les robots industriels, les instruments de mesure de précision et les équipements semi-conducteurs. Il est connu sous le nom de « membres de la machinerie » et de « vaisseaux sanguins au mouvement de précision ».

Les composants de base du système de guidage linéaire comprennent principalement deux parties principales : les rails et les curseurs/blocs. Le rail de guidage est un composant fixe qui a subi un traitement de meulage et de durcissement de précision, offrant une trajectoire de référence de grande rectitude pour le mouvement ; Le curseur est une unité de mouvement installée sur une pièce mobile, avec un chemin de circulation intégré à l'intérieur. En implantant des billes ou des rouleaux comme éléments roulants dans le chemin de roulement entre le rail de guidage et le curseur, le frottement de glissement traditionnel est transformé avec succès en frottement de roulement, principe fondamental pour obtenir d'excellentes performances.

Le système de guidage linéaire est principalement divisé en deux types : roulement à billes et roulement à rouleaux. Le type à bille a le plus petit coefficient de frottement et convient aux charges légères à grande vitesse ; Le type à rouleau, en raison de sa grande zone de contact, a une rigidité et une capacité de charge -plus élevées, ce qui le rend adapté aux machines de découpe lourdes-et à d'autres applications.

Spécification de base des systèmes de guidage linéaire
