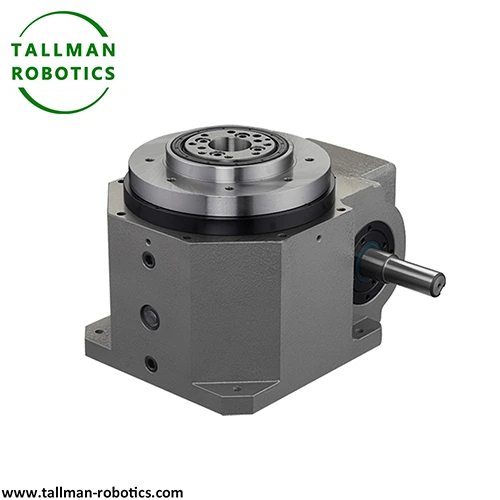

L'indexeur de came à lecteur direct est un dispositif de transmission intermittent de précision qui intègre profondément la technologie de lecteur direct avec la fonction d'indexation de came. Il brise le mode de conduite indirect des séparateurs de came traditionnels, qui est "Motor → Pièces de transmission intermédiaires (engrenages, ceintures) → Arbre d'entrée de came". En intégrant directement le moteur de conduite dans la came ou l'extrémité de sortie, il réalise une "connexion rigide sans espace entre le moteur et le mécanisme d'indexation". Cela améliore considérablement la précision de transmission, la vitesse de réponse dynamique et la compacité structurelle tout en conservant la fonction centrale du "positionnement intermittent" du diviseur de came. Il s'agit d'une nouvelle solution de transmission dans le champ de fabrication de précision élevé -.
Le chemin de transmission d'alimentation des indexes traditionnels de cames est généralement "Moteur → Réducteur / ceinture / engrenage → Arbre d'entrée CAM → Plaque d'indexation de sortie", et les liens intermédiaires sont sujets aux lacunes, aux pertes et aux retards. L'innovation principale de l'indexeur de came de lecteur direct réside dans "Aucune transmission intermédiaire entre la conduite et l'indexation": le moteur de conduite (généralement un moteur de servomoteur de précision ou de couple élevé élevé est directement connecté à la structure CAM ou de sortie, et grâce à un contrôle précis du moteur, il entraîne directement la came pour rythmer, ce qui entraîne la fin de la sortie pour atteindre le mouvement d'indexation intermitte.
L'essence de l'indexeur de came de lecteur direct est la combinaison de la "précision de positionnement mécanique de l'indexation de la came + avantage transparente de transmission du lecteur direct", qui non seulement conserve les caractéristiques de mouvement intermittentes stables apportées par les courbes de came (telles que la came d'arc et la came plate), mais élimine également les erreurs et les retards de transmission intermédiaire à travers "le conduite directe moteur".
Ici, dans cette page, nous présentons 110 indexes DTCAM de Tallman Robotics, qui est le principal fabricant d'indexeur CAM, vous verrez la fiche technique, les images de production, les vedios comme suit:
Vous êtes également invités à regarder plus de projets ou à visiter notre galerie vidéo par YouTube: https://www.youtube.com/@tallmanrobotics
Par rapport aux indexes de came traditionnelles et aux systèmes de conduite directe ordinaires, les avantages de l'indexeur de came de lecteur direct sont concentrés en trois dimensions: précision, réponse et fiabilité
|
Alimentation nulle de transmission, augmentation de la précision de positionnement |
Eliminating the clearance between intermediate components such as gears and belts (traditional dividers may have a return error of ± 10-50 μ m due to intermediate transmission), combined with precision cam curves and closed-loop control, the positioning accuracy can be improved to within ± 5 μ m, and the repeated positioning accuracy can reach ± 1 μ m, meeting the requirements of ultra precision working conditions. |
|
Réponse dynamique élevée, adaptée à un mouvement intermittent de vitesse élevée - |
La sortie de couple du moteur à entraînement direct n'a pas de pertes intermédiaires, et la vitesse de réponse de l'arrêt de départ est augmentée de plus de 30% par rapport aux séparateurs traditionnels. Par exemple, dans l'assemblage des composants électroniques, le temps de commutation du poste de travail peut être raccourci des 50 ms traditionnels à moins de 30 ms, en prenant en charge les temps de cycle d'équipement plus élevés (avec une fréquence de division maximale de plus de 600 fois / minute) |
|
Structure extrêmement compacte, simplifiant la disposition des équipements |
La conception intégrée du moteur et du mécanisme d'indexation élimine les composants tels que les réducteurs et les arbres de transmission, réduisant les dimensions axiales / radiales de 20% à 40% par rapport aux solutions traditionnelles. Il convient particulièrement aux équipements de précision avec un espace limité, tels que les mécanismes de manutention des plaquettes semi-conducteurs et les platines de micro-composants. |
|
Faible entretien et longue durée de vie |
Il n'y a pas d'usure sur les composants de transmission intermédiaires (tels que la perte de maillage et le vieillissement de la ceinture), et seul un entretien régulier de la lubrification de la came et des rouleaux est nécessaire. La durée de vie est prolongée de plus de 50% par rapport aux séparateurs traditionnels, et le temps moyen entre les échecs (MTBF) peut atteindre plus de 10000 heures. |
|
Flexible et réglable pour répondre aux besoins de plusieurs conditions de travail |
Grâce au système de contrôle de servo, l'angle d'indexation (tel que le passage transparent de 30 degrés à 90 degrés), le temps de séjour et la vitesse de fonctionnement peuvent être ajustés de manière flexible, brisant les limites des séparateurs de came traditionnels qui nécessitent des arbres à cames personnalisés pour les angles fixes et l'adaptation à des scénarios de production flexibles avec de petits lots et plusieurs variétés. |
En raison de ses caractéristiques de "haute précision, réponse élevée et flexibilité élevée", l'indexeur de came de lecteur direct est principalement utilisé dans les champs d'extrémité élevés - avec des exigences strictes pour une qualité de transmission intermittente:
|
Fabrication de semi-conducteurs et de microélectrons |
La commutation entre les plates-formes d'inspection des plaquettes et les stations d'emballage des puces nécessite une précision de positionnement à ± 2 μm et un haut - indexation de la vitesse (400-600 fois / minute) pour éviter les dégâts de puce ou les erreurs de détection. |
|
Assemblage électronique de précision |
L'assemblage multi-stations de micro connecteurs et de capteurs nécessite une commutation rapide des stations (temps de commutation<20ms) and no gap impact to ensure component assembly tolerance (± 5 μ m). |
|
Équipement médical |
REAGENT DIAGENT IN VITRO Tengotable, assemblage d'instruments chirurgicaux mini-invasifs, nécessitant une transmission en douceur (pas de vibration), un positionnement précis et une structure compacte pour s'adapter aux environnements propres. |
|
Machines d'emballage haut de gamme |
L'emballage de pièce en forme de précision (comme l'emballage de composants micro-électroniques) nécessite une indexation de vitesse - élevée (plus de 300 fois / minute) et un positionnement cohérent pour éviter le désalignement de l'emballage. |
|
Traitement des composants optiques |
L'inspection / revêtement multi-stations des lentilles de lentille nécessite une transmission transparente pour assurer la précision de l'alignement optique (± 1 μm). |
Direct Drive CAM Indexer est une fusion innovante de la technologie d'indexation de CAM et de la technologie de lecteur direct. Sa valeur fondamentale réside dans la conception "pas de transmission intermédiaire", qui résout les goulets d'étranglement d'écart, de retard et de précision des graduations traditionnelles, tout en conservant les caractéristiques intermittentes stables de l'indexation de CAM. Dans la toile de fond des exigences de plus en plus strictes pour la précision, la vitesse et la flexibilité dans la fabrication finale élevée -, l'indexeur de came à variation directe est devenu l'équipement de base pour obtenir une transmission intermittente ultra précision dans des champs tels que les semi-conducteurs, les électroniques et l'intégration et l'intégration.
